激光测振仪常见误差来源：反射、角度、距离与环境振动
从表面反射、入射角、视线方向、工作距离、量程与采样、设备和环境振动等方面系统排查激光测振仪测量误差。

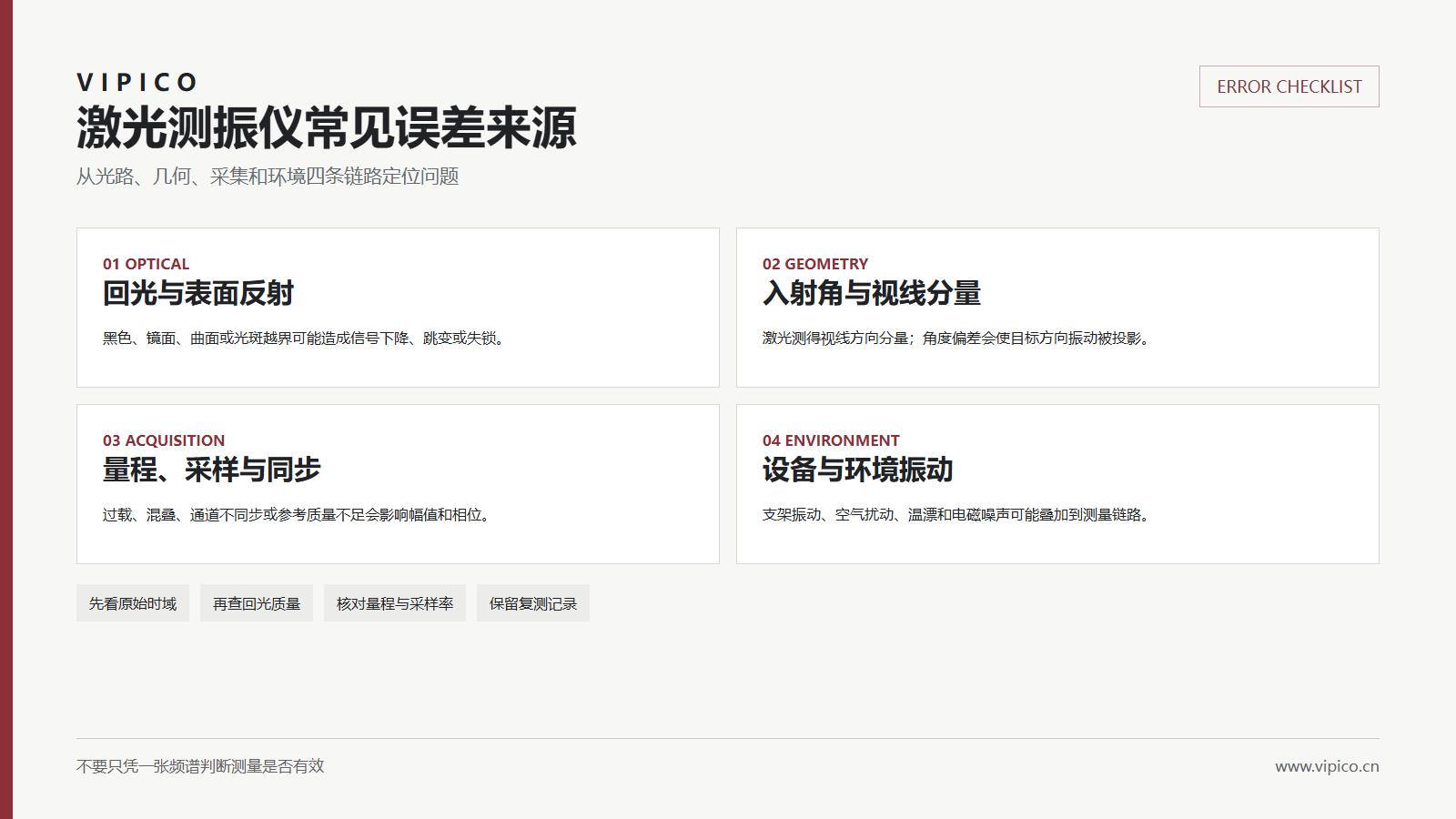

激光测振仪的误差并不只来自仪器本身。回光质量、入射角、工作距离、量程与采样、参考同步、支架振动和环境扰动都可能改变幅值、相位或频谱。有效排查应从原始时域信号开始，沿光路、几何、采集和环境四条链路逐项验证。
一、表面反射与回光不足
黑色吸光材料、镜面、透明材料、粗糙曲面或大倾角都可能使回波能量不足或不稳定。典型表现包括噪声升高、信号跳变、短时失锁和频谱底噪抬升。应先观察回光质量指标和原始时域，再调整焦距、入射位置、角度或表面处理。
二、入射角与视线方向误差
单束激光测得的是目标速度在激光视线方向上的投影。当目标运动方向与视线夹角为θ时，测得分量与cosθ相关。曲面扫描中，若法向估计或坐标标定错误，法向补偿会放大误差；因此应保留原始LOS数据。
三、距离、光斑与定位
工作距离增加会改变光斑尺寸、回光强度和定位敏感度。若光斑跨越边缘、孔洞、不同材料或相邻结构，测得信号可能是混合响应。扫描任务还需核对光斑是否真正落在目标网格上，而不是只相信云台角度值。
四、量程、采样与同步
| 问题 | 典型表现 | 检查与处理 |
|---|---|---|
| 量程过小或过载 | 波形削顶、谐波异常、幅值失真 | 提高量程并保留瞬态余量，复测过载点 |
| 采样率不足 | 混叠，出现并不存在的低频分量 | 按最高关注频率设置采样率和抗混叠滤波 |
| 频率分辨率不足 | 邻近峰无法分离，阻尼估计不稳定 | 延长记录时间或优化分析带宽 |
| 通道不同步 | 相位错误，振型扭曲，FRF异常 | 使用同步DAQ并核对触发、延迟和参考通道 |
| 参考信号质量差 | 扫描测点间相位关系不稳定 | 固定参考位置，检查回光/传感器安装和信噪比 |
五、设备与环境振动
激光头、云台、三脚架或地面振动会叠加到测量结果。空气热流和长距离光路也会增加低频漂移或噪声。可通过测量静止参考面、缩短光路、隔离支架、关闭风源、比较不同位置和重复测量来判断。
快速排查顺序
- 查看原始时域是否削顶、跳变、失锁或漂移。
- 核对回光质量、焦距、光斑位置和目标表面。
- 确认量程、采样率、滤波、记录时长和单位。
- 检查视线方向、坐标、法向补偿和公共参考。
- 测量静止参考面，排除支架与环境振动。
- 更换距离、角度或测点进行重复试验，并保留版本。
| 误差来源 | 主要影响 | 是否可通过重复测量发现 |
|---|---|---|
| 回光间歇失锁 | 噪声、跳变、伪峰 | 通常可以 |
| 固定几何投影误差 | 幅值系统性偏小 | 需改变角度或校准坐标 |
| 采样混叠 | 频率位置错误 | 需改变采样率/滤波 |
| 支架共振 | 叠加频率峰值 | 可通过静止参考或改变支撑发现 |
常见问题
激光测振仪频谱出现很多峰就是结构模态吗？
不是。峰值可能来自外部激励、支架、环境、谐波、混叠或信号处理。模态结论需要参考、振型和稳定性验证。
距离越远，测量误差一定越大吗？
不一定呈简单线性关系，但距离会影响光斑、回光和定位，必须结合表面、角度、光路和仪器配置验证。
反光膜会不会改变被测对象？
对大质量结构通常影响很小，但对MEMS、超薄膜或微小构件仍应评估其质量和刚度影响，并记录表面处理。
